| 全景 A棟 平成16年6月5日植樹（けやき） |
多目的大型風洞試験装置 万能試験機（中型） 万能試験機（大型） 遠心模型実験装置 三主応力試験機 徳大型一面せん断試験機 |
建設棟全景
 建設棟 |
 平成16年6月5日植樹（けやき） |
 |
 |
 |
 |

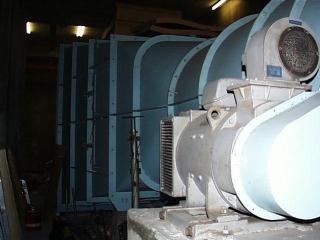

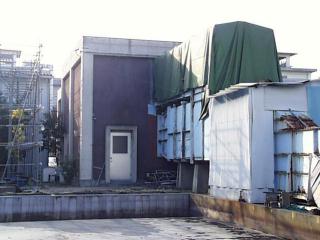

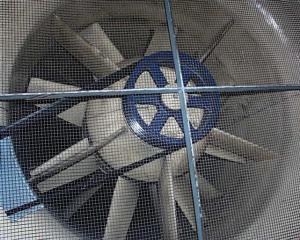

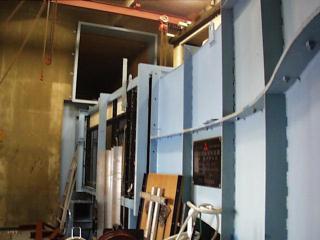

装置名 三菱重工業製室内還流式N.P.L.型風洞
(押込式／closed jet and open jet)測定胴 (m) 5.0(L) x 1.5(W) x 1.5(H) (地形模型実験時)
4.0(L) x 1.0(W) x 1.5(H) (橋梁模型実験時)最大風速 14m/s （地形模型実験時)
25m/s （橋梁模型実験時）付属設備 三次元トラバース装置
二次元橋梁試験支持装置
二次元模型用三分力測定装置
 |
 |
| 装置名 | 島津製作所製万能試験機REH-100 |
| 最大荷重 | 100 tf |
| 特徴 | ・各種材料の引張，圧縮，曲げなどの強度試験が可能． ・荷重，ラムストローク，ひずみの自動負荷制御が可能． ・荷重検出装置により電気信号として記録計への入力が可能． |
 |
 |
| 装置名 | 島津製作所製万能試験機UH2000 |
| 最大荷重 | 200 tf |
| 特徴 | ・各種材料の引張，圧縮，曲げなどの強度試験が可能． ・デジタル荷重表示，コンピュータ計測制御装置により高精度測定が可能． ・Iビームによるスパン3 m，高さ85 cmまでの曲げ試験が可能． |
 |
 |

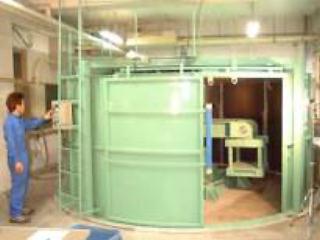

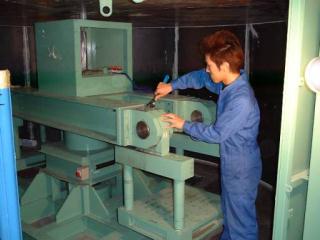

| 形式 | スイングプラットホーム式ビーム型遠心模型実験装置 |
| 容量 | 40g ton |
| 最大搭載質量 | 400kg |
| 回転半径 | 1.7m(スイングプラットホーム上 |
| スイングプラットホーム寸法 | 500mm x 500mm x 600mm |
| 付帯設備 | スリップリング（計測用36極、動力用8極） ロータリージョイント（3極） 観察用ビデオカメラ 1 |

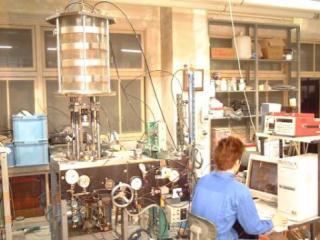

| 機能 | 三主応力圧縮試験，平面ひずみ圧縮試験，三軸圧縮・伸長試験 |
| 供試体寸法 | 三主応力圧縮試験・平面ひずみ試験時 40×60×80mm 三軸圧縮・伸長試験時 φ50×h100mm，φ100×h200mm, φ150×h300mm |
| 最大拘束圧 | 600kN/m2 |
| その他 | 非接触型変位計による側方変位ならびに体積変化の計測 |

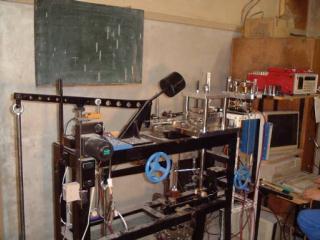

| 特徴 | 供試体上面の両面で直荷重を制御することにより，せん断に伴う体積変化に起因する 供試体とせん断箱の間の摩擦を低減し，より正確な試験を行うことが可能． |
| 機能 | 定体積一面せん断試験、定応力一面せん断試験、クリープ試験 |
| 供試体寸法 | φ90mm, φ60mm |
